0.5–6 GHz பயன்பாடுகளுக்கான RM-PSA056-3 வலது கை வட்ட துருவமுனைப்புள்ள தட்டையான சுருள் ஆண்டெனா

நவீன RF அமைப்புகள், மாறிவரும் நிறுவல் சூழல்களில் நிலையான முனைவாக்கச் செயல்திறனைப் பராமரிக்கும் அதே வேளையில், பல அதிர்வெண் பட்டைகளில் இயங்க வேண்டிய தேவை அடிக்கடி ஏற்படுகிறது. RF MISO-க்கள்ஆர்எம்-பிஎஸ்ஏ056-3தள சுழல் ஆண்டெனாஇந்தத் தேவைகளைப் பூர்த்தி செய்யும் வகையில் அகலப்பட்டை கவரேஜுடன் வடிவமைக்கப்பட்டுள்ளது.0.5 முதல் 6 ஜிகாஹெர்ட்ஸ் வரைமற்றும் வலது கை வட்ட துருவமுனைப்பு.

இரண்டு நேர்கோட்டு முனைவாக்கப்பட்ட ஆண்டெனாக்களுக்கு இடையேயான துல்லியமான சீரமைப்பைச் சார்ந்திருப்பதற்குப் பதிலாக, அனுப்பும் மற்றும் பெறும் தளங்களின் திசை மாறும்போது சமிக்ஞை வரவேற்பைப் பராமரிக்க வட்ட முனைவாக்கம் உதவுகிறது. இது, நகரும் தளங்கள், மாறும் சமிக்ஞைத் திசைகள், பன்வழிச் சூழல்கள் அல்லது ஆண்டெனா சீரமைப்பின் மீதான வரையறுக்கப்பட்ட கட்டுப்பாடு ஆகியவற்றைக் கொண்ட அமைப்புகளில் RM-PSA056-3-ஐ குறிப்பாகப் பயனுள்ளதாக்குகிறது.

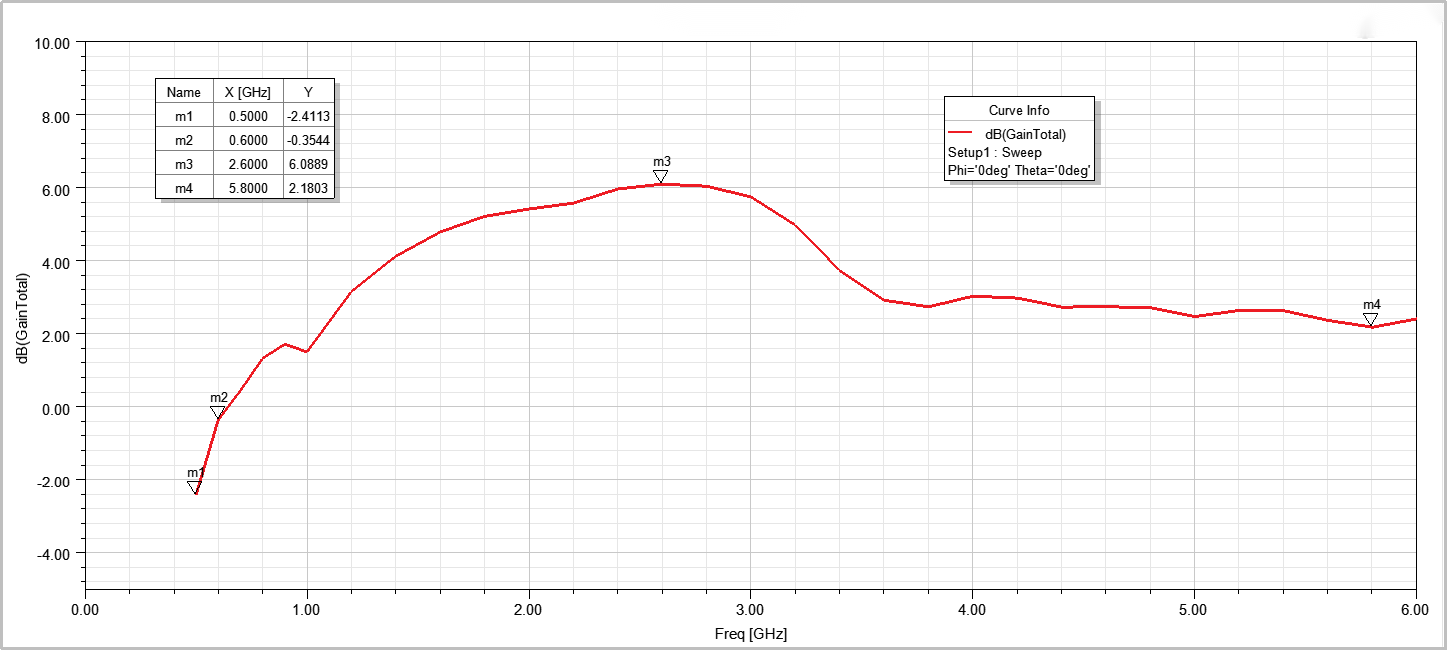

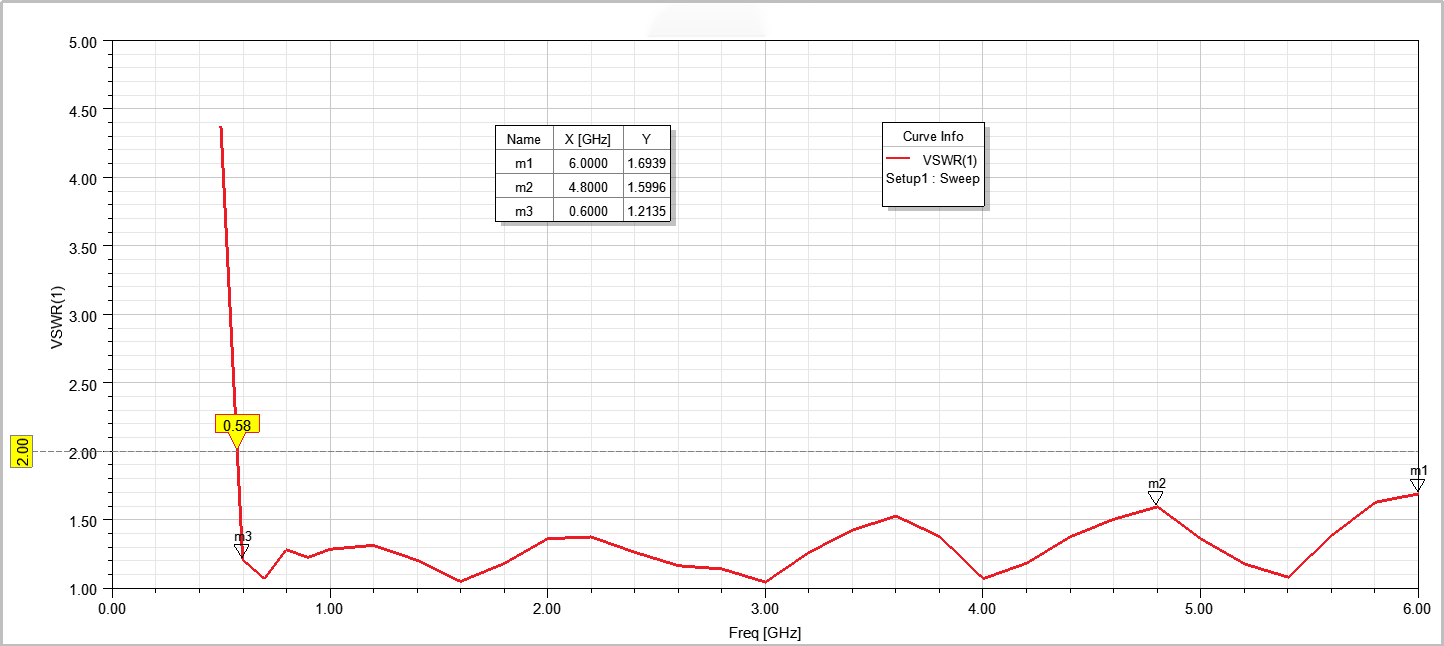

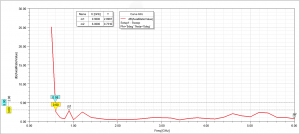

ஆண்டெனா வழங்குகிறது3 dBi வழக்கமான ஆதாயம், ஒரு1.5:1 இன் வழக்கமான VSWR, மற்றும் ஒரு2 db வழக்கமான அச்சு விகிதம்ஒன்றாக, இந்தப் பண்புகள், அதன் உத்தேசிக்கப்பட்ட இயக்க வரம்பு முழுவதும் திறமையான அகலப்பட்டை சமிக்ஞைப் பரிமாற்றத்தையும் நிலையான வலது கை வட்ட துருவமுனைப்பையும் ஆதரிக்கின்றன. தயாரிப்பு விவரக்குறிப்பில் உள்ள உருவகப்படுத்தப்பட்ட VSWR, ஆதாயம், அச்சு விகிதம் மற்றும் கதிர்வீச்சு வடிவத் தரவுகள், அலைவரிசையின் கீழ் முனையிலிருந்து 6 GHz வரையிலான வெவ்வேறு அதிர்வெண்களில் ஆண்டெனாவின் நடத்தை குறித்த தெளிவான பார்வையை பொறியாளர்களுக்கு வழங்குகின்றன.

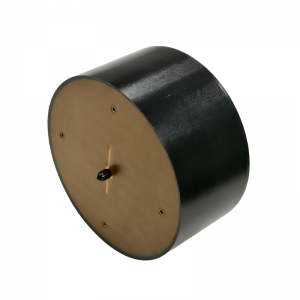

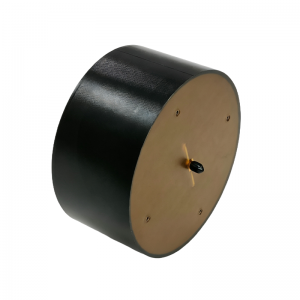

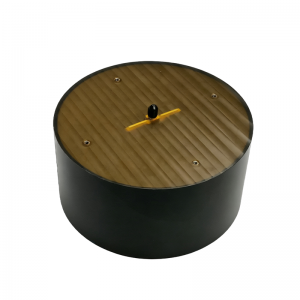

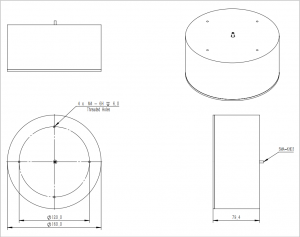

இதன் தளச் சுருள் கட்டமைப்பு, பரந்த அதிர்வெண் வரம்பை ஒப்பீட்டளவில் கச்சிதமான உருளை வடிவ உறையுடன் இணைக்கிறது. தோராயமாக அளவிடப்படுகிறதுØ160 × 79.4 மிமீமற்றும் எடைபோடுதல்1.128 கிலோகிராம்பல பாரம்பரிய ஆண்டெனா கட்டமைப்புகளைப் போல நீட்டிக்கப்பட்ட வடிவம் தேவைப்படாமல், இந்த ஆண்டெனாவை இடவசதிக்கு ஏற்ற RF தளங்களில் ஒருங்கிணைக்க முடியும்.

நடைமுறைப் பயன்பாட்டிற்காக, RM-PSA056-3 ஆனது அலுமினிய உடல், கருப்பு வண்ணப் பூச்சு மற்றும் ஒரு பாதுகாப்பு ஆண்டெனா உறை ஆகியவற்றைக் கொண்டு உருவாக்கப்பட்டுள்ளது. இதன் நீர்ப்புகா அமைப்பு, மாறிவரும் சுற்றுச்சூழல் நிலைமைகளுக்கு ஆண்டெனா வெளிப்படக்கூடிய கள அமைப்புகள் மற்றும் வாகனங்களில் பொருத்தப்படும் நிறுவல்களுக்குக் கூடுதல் பாதுகாப்பை வழங்குகிறது.SMA-KHD3 இணைப்பான்RF கேபிள்கள், ரிசீவர்கள், டிரான்ஸ்மிட்டர்கள் மற்றும் அளவீட்டுக் கருவிகளுடன் இணைப்பதற்கு ஒரு நேரடியான இடைமுகத்தை வழங்குகிறது.

திஆர்எம்-பிஎஸ்ஏ056-3பின்வருவன உள்ளிட்ட பல்வேறு அகலப்பட்டை பயன்பாடுகளுக்கு ஏற்றது:

• EMC மற்றும் RF சோதனை
• சமிக்ஞை உளவு மற்றும் கண்காணிப்பு
• திசை கண்டறியும் அமைப்புகள்
• தொலை உணர்வு உபகரணங்கள்
• சமதளத்தில் பொருத்தப்பட்ட வாகன தளங்கள்
• அகலப்பட்டை தொடர்பு மற்றும் அளவீட்டு அமைப்புகள்

சிறிய அகலப்பட்டை RF தளங்களை உருவாக்கும் பொறியாளர்களுக்கு, ஆண்டெனா செயல்திறன் என்பது வடிவமைப்புச் சவாலின் ஒரு பகுதி மட்டுமே. இயந்திர ஒருங்கிணைப்பு, சுற்றுச்சூழல் பாதுகாப்பு, முனைவாக்க நிலைத்தன்மை மற்றும் இணைப்பான் இணக்கத்தன்மை ஆகியவையும் சம முக்கியத்துவம் வாய்ந்தவை. RM-PSA056-3 ஆனது, ஆய்வக மதிப்பீடு, அமைப்பு ஒருங்கிணைப்பு மற்றும் களப் பயன்பாட்டிற்காக வடிவமைக்கப்பட்ட ஒரு நடைமுறை ஆண்டெனா தீர்வில் இந்தத் தேவைகளை ஒன்றிணைக்கிறது.

அதன்0.5–6 GHz அலைவரிசைவலது கை வட்ட துருவமுனைப்பு, குறைந்த வழக்கமான VSWR, கச்சிதமான உறை மற்றும் நீர்ப்புகா வடிவமைப்பு ஆகிய அம்சங்களைக் கொண்ட இந்தRM-PSA056-3 வலது கை வட்ட துருவமுனைப்புள்ள தட்டையான சுருள் ஆண்டெனாதொழில்முறை RF, தகவல் தொடர்பு, கண்காணிப்பு மற்றும் தொலை உணர்வுப் பயன்பாடுகளுக்கு ஒரு பன்முகத் தேர்வை வழங்குகிறது.
